Šis be halogenų susietas poliolefino dvisluoksnis fotovoltinis (PV) kabelis yra specialiai sukurtas saulės energijos gamybos sistemoms.

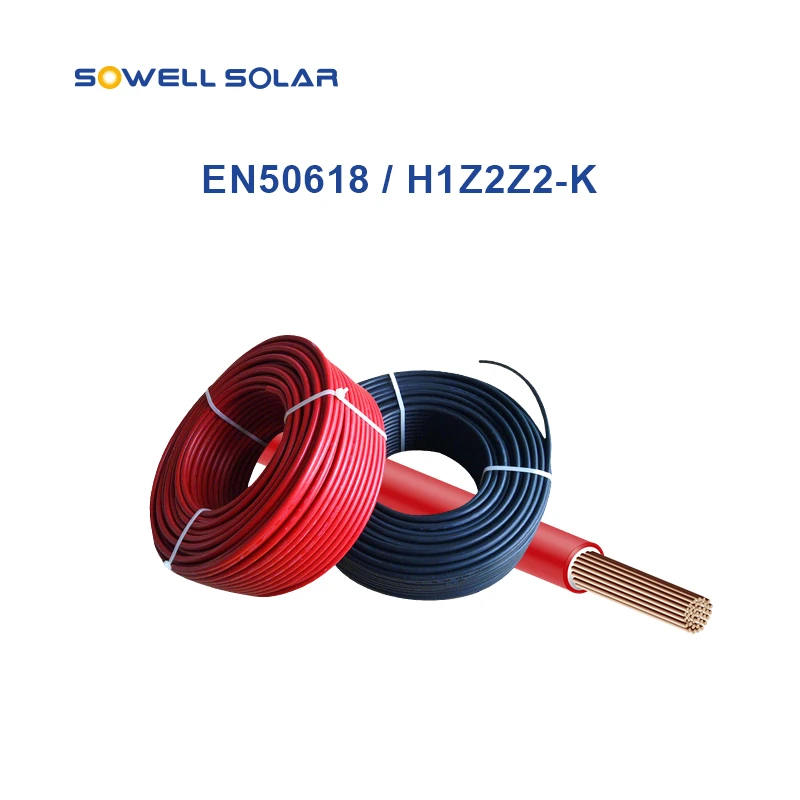

Fotovoltinis H1Z2Z2-K kabelis – EN 50618 yra visiškai suderinamas su dauguma fotovoltinių komponentų, kurių vardinė įtampa yra iki 1500 V nuolatinės srovės, įskaitant PV jungiamąsias dėžes ir PV jungtis, todėl tai yra idealus sprendimas gyvenamųjų, komercinių ir komunalinių saulės energijos įrenginių įrengimui.
Sukurtas ilgalaikiam naudojimui lauke, kabelis užtikrina puikų elektrinį našumą, mechaninį stiprumą ir atsparumą aplinkai, užtikrindamas saugų ir patikimą energijos perdavimą per visą PV sistemos eksploatavimo laiką.
PNTECH saulės PV kabelis
EN 50618 H1Z2Z2-K
1 × ** mm²
DC 1500 V
Neatjunkite esant apkrovai
4 mm² saulės PV kabelis

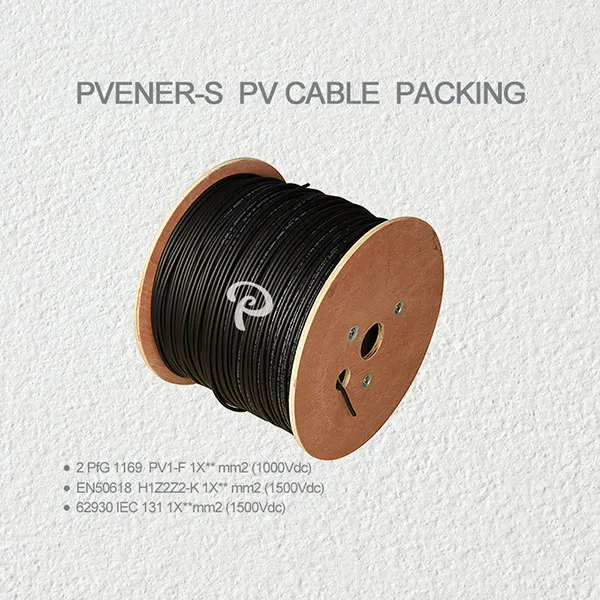

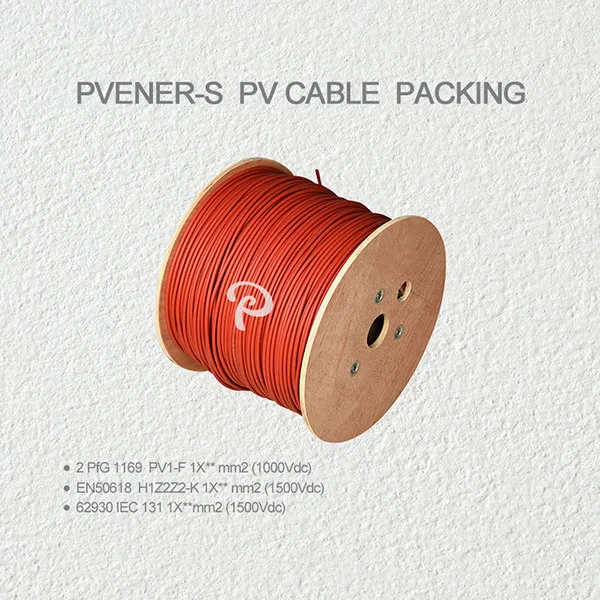

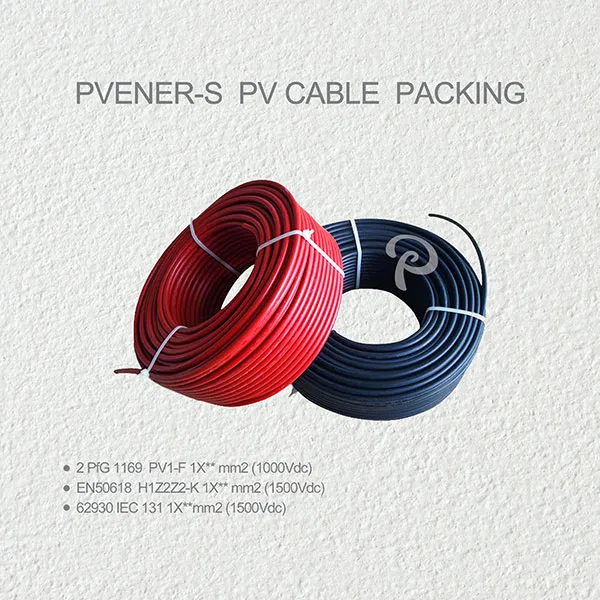

100 metrų vienam ritiniui, 112 ritinių ant padėklo
500 metrų vienam ritiniui, 18 ritinių ant padėklo
Konteinerio pakrovimas
Vienas 20 pėdų konteineris gali pakrauti 20 padėklų
Tinkinimas
Kiti kabelių dydžiai, ritinėlių ilgiai ir pakuotės variantai yra prieinami pagal užsakymą
1.Dirigentas
Alavuotas varinis laidininkas, pagamintas pagal IEC 60228, 5 klasę, užtikrina puikų lankstumą, laidumą ir atsparumą korozijai.
2.Izoliacija
125°C mažai dūmų, be halogenų antipirenas poliolefinas, užtikrinantis aukštą šiluminį stabilumą, elektros saugą ir aplinkos apsaugą.
3.Išorinis apvalkalas
125°C temperatūros mažai dūmingas, be halogenų antipirenas poliolefinas, pasižymintis dideliu atsparumu karščiui, trinčiai ir lauko aplinkos sąlygoms.
4. Specialus procesas
Elektroninio pluošto kryžminio susiejimo (E-beam crosslinking) technologija, padidinanti mechaninį stiprumą, atsparumą terminiam senėjimui ir ilgalaikį patikimumą.
| Prekės Nr. | Produktas Vardas |
Modelis | Įvertintas Įtampa |
Dirigento kryžius sekcija mm2 |
Sruogos dizainas Skaičius x Ø mm |
Dirigentas pasipriešinimas Ω / km 20°C |
Išorinis-Ømm | Apvalkalas Spalva |
|---|---|---|---|---|---|---|---|---|
| PV-H1-15B | PV kabelis | H1Z2Z2-K | 1500VDC | 1X1,5 | 30/0,25 | 13.70 | 4,7±0,1 mm | Juoda |
| PV-H1-15R | PV kabelis | H1Z2Z2-K | 1500VDC | 1X1,5 | 30/0,25 | 13.70 | 4,7±0,1 mm | Raudona |
| PV-H1-25B | PV kabelis | H1Z2Z2-K | 1500VDC | 1x2,5 | 49/0,25 | 8.21 | 5,3±0,1 mm | Juoda |
| PV-H1-25R | PV kabelis | H1Z2Z2-K | 1500VDC | 1x2,5 | 49/0,25 | 8.21 | 5,3±0,1 mm | Raudona |
| PV-H1-40B | PV kabelis | H1Z2Z2-K | 1500VDC | 1X4,0 | 56/0,285 | 5.09 | 5,6±0,1 mm | Juoda |
| PV-H1-40R | PV kabelis | H1Z2Z2-K | 1500VDC | 1x4.0 | 56/0,285 | 5.09 | 5,6±0,1 mm | Raudona |
| PV-H1-60B | PV kabelis | H1Z2Z2-K | 1500VDC | 1X6,0 | 84/0,285 | 3.39 | 6,1±0,1 mm | Juoda |
| PV-H1-60R | PV kabelis | H1Z2Z2-K | 1500VDC | 1x6.0 | 84/0,285 | 3.39 | 6,1±0,1 mm | Raudona |
| PV-H1-100B | PV kabelis | H1Z2Z2-K | 1500VDC | 1X10 | 77/0,4 | 1.95 | 7,3±0,1 mm | Juoda |
| PV-H1-100R | PV kabelis | H1Z2Z2-K | 1500VDC | 1X10 | 77/0,4 | 1.95 | 7,3±0,1 mm | Raudona |
| PV-H1-160B | PV kabelis | H1Z2Z2-K | 1500VDC | 1X16 | 126/0,4 | 1.24 | 9,3±0,1 mm | Juoda |
| PV-H1-160R | PV kabelis | H1Z2Z2-K | 1500VDC | 1X16 | 126/0,4 | 1.24 | 9,3±0,1 mm | Raudona |
| PV-H1-250B | PV kabelis | H1Z2Z2-K | 1500VDC | 1x25 | 196/0,4 | 0.795 | 11,2±0,1 mm | Juoda |
| PV-H1-250R | PV kabelis | H1Z2Z2-K | 1500VDC | 1x25 | 196/0,4 | 0.795 | 11,2±0,1 mm | Raudona |
| PV-H1-350B | PV kabelis | H1Z2Z3-K | 1500VDC | 1x35 | 273/0,4 | 0.565 | 12,6±0,1 mm | Juoda |
| PV-H1-350R | PV kabelis | H1Z2Z4-K | 1500VDC | 1x35 | 273/0,5 | 0.565 | 12,6±0,1 mm | Raudona |
| Kabelio dizainas | |
|---|---|
| Dirigentas | Alavuoti variniai laidai, pagal IEC 60228, 5 klasė |
| Izoliacija | 125 ℃ Mažai dūmų neturintys halogeniniai antipirenai poliolefinai |
| Išorinė striukė | 125 ℃ Mažai dūmų neturintys halogeniniai antipirenai poliolefinai |
| Speciali technologija | Kryžminis elektronų pluoštas |
| Elektrinės charakteristikos | |
| Nominali įtampa U0/U | AC 1000V, DC 1500V |
| Temperatūros diapazonas | -40 ℃ iki +90 ℃ |
| Maks. temperatūra prie laidininko | 120 ℃ |
| Min. lenkimo spindulys | 5x kabelio skersmuo |
| Pramonės standartai | EN 50618:2014 |
| Tempimo stipris ir pailgėjimas | pagal EN 60811-1-1 |
| Šaltas lenkimas | pagal EN 60811-1-4 |
| Šiluminės atsparumo savybės | pagal EN60216-2 |
| Be halogenų | pagal 50525-1 B priedą |
| Atsparumas ozonui | pagal EN 50396 |
| Atsparumas UV spinduliams | pagal HD 605/A1 |
| Liepsnos charakteristikos | pagal IEC 60332-1-2 |
| Matmenys ir specifikacijos gali būti keičiami be išankstinio įspėjimo. | |
Turime 10 metų patirtį gaminant PV kabelius ir PV jungtis. Per dieną galime pagaminti 200 000 metrų PV kabelių ir 50 000 PV jungčių komplektų. Mūsų standartizuotas padėklas labiau tinka pasauliniam pardavimui. Mūsų gamykloje yra ne tik 6 didelės spartos kabelių gamybos linijos, bet ir elektroninė švitinimo kryžminio ryšio įranga, kuri yra pagrindinė kabelio kokybės kontrolės įranga. Mūsų pažangios technologijos garantuoja aukštos kokybės kabelių gamybą.
