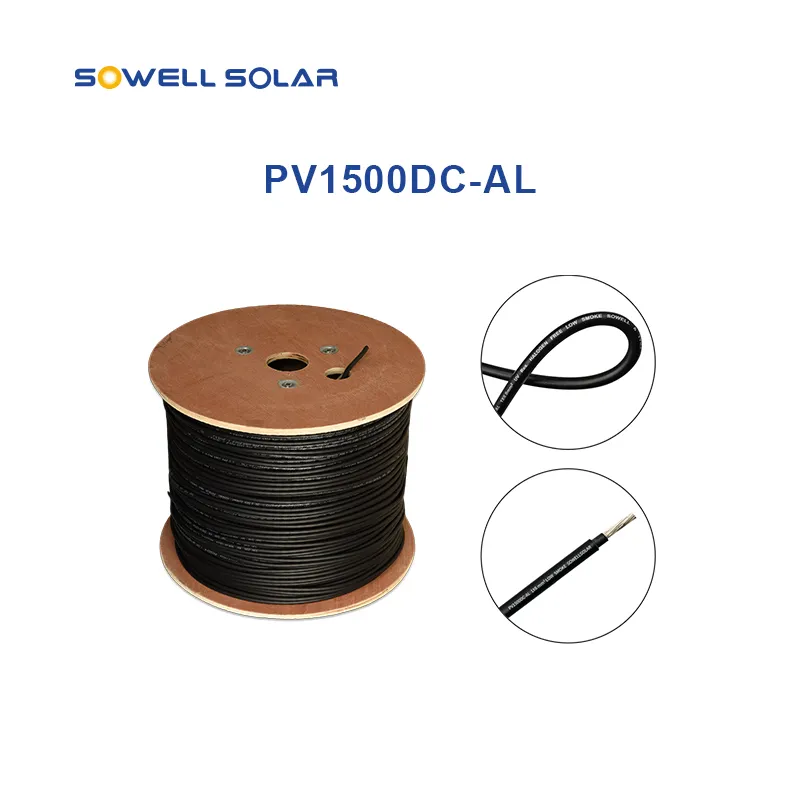

Didėjant saulės energijos įrenginiams, 1500 V nuolatinės srovės architektūros atkreipia dėmesį į savo potencialą sumažinti sistemos sudėtingumą ir pagerinti didelių fotovoltinių projektų ekonomiką.Aliuminis saulės kabelis PV1500DC-ALatspindi svarbią pramonės diskusiją: kaip laidininkų medžiagos, elektros dizainas ir ilgaamžiškumas lauke daro įtaką šiuolaikinių saulės energijos sistemų veikimui.
Perėjimas prie aukštesnės įtampos fotovoltinių sistemų nėra vien tik įtampos didinimo klausimas. Taip pat reikia kruopštaus koordinavimo tarp modulių, keitiklių, kabelių izoliacijos, jungčių ir apsaugos įrangos. Šių santykių supratimas padeda paaiškinti, kodėl kabelių pasirinkimas tapo svarbia saulės projekto planavimo dalimi.
Komunalinio masto saulės energijos fermose yra dideli modulių tinklai ir elektros jungtys. Daugelyje įrenginių, perėjus nuo 1000 V į 1500 V nuolatinės srovės sistemos architektūrą, galima nuosekliai prijungti daugiau modulių, atsižvelgiant į įrangos apribojimus ir vietinius projektavimo reikalavimus.
Ši konfigūracija gali sumažinti atskirų stygų ir susijusių elektrinių komponentų, reikalingų tam tikram įrengimo pajėgumui, skaičių. Tai taip pat gali sumažinti kai kurių kabelių trasų ilgį ir sumažinti sistemos balanso sąnaudas. Tačiau faktinis sutaupymas priklauso nuo vietos išdėstymo, įrangos pasirinkimo, keitiklio konfigūracijos ir inžinerinių sprendimų.
Didesnė darbinė įtampa taip pat kelia didesnius reikalavimus izoliacijos koordinavimui, jungčių suderinamumui ir elektros apsaugai. Kiekvienas komponentas turi būti tinkamas maksimaliai sistemos įtampai ir numatomoms aplinkos sąlygoms.
Varis tradiciškai buvo plačiai naudojamas elektros kabeliuose dėl didelio laidumo. Aliuminis pasižymi skirtingu savybių balansu, įskaitant mažesnį tankį ir galimai mažesnes žaliavų sąnaudas. Dėl šių savybių aliuminio laidininkai tapo didelio masto energijos perdavimo ir pasirinktų fotovoltinių pritaikymų sritimi.
Pagrindinis privalumas yra svoris. Aliuminis yra daug lengvesnis nei varis, nes toks pat tūris gali palengvinti kabelių tvarkymą ir transportavimą. Projektuose, kuriuose naudojami dideli kabelių tinklai, laidininko svorio mažinimas taip pat gali turėti įtakos įrengimo planavimui.
Tačiau aliuminis ir varis nėra pakeičiami vienas su kitu. Aliuminio elektros laidumas pagal tūrį yra mažesnis, todėl laidininko skerspjūvis turi būti tinkamai suprojektuotas, kad atitiktų srovės perdavimo ir įtampos kritimo reikalavimus. Ryšio technologija taip pat svarbi, nes aliuminis gali susidaryti oksido sluoksnį, o netinkami gnybtai gali padidinti kontaktinį atsparumą.
UžAliuminis saulės kabelis PV1500DC-AL, todėl atliekant atitinkamą vertinimą reikėtų atsižvelgti į laidų matmenis, vardinę srovę, izoliacijos charakteristikas ir suderinamumą su pasirinktomis jungtimis ir gnybtais, o ne vien tik į medžiagų kainą.
Tinkamas kabelis turi atitikti viso įrenginio elektros ir aplinkosaugos reikalavimus. Planuojant projektą reikia atkreipti dėmesį į šiuos veiksnius.
|
Atrankos faktorius |
Kodėl tai svarbu |
|---|---|
|
Nominali nuolatinė įtampa |
Turi atitikti didžiausią sistemos įtampą ir taikomus standartus |
|
Laidininko skerspjūvis |
Įtakoja srovės pajėgumą, įtampos kritimą ir laidininko temperatūrą |
|
Izoliacija ir apvalkalas |
Apsaugokite nuo elektros įtampos ir aplinkos poveikio |
|
Atsparumas UV ir oro sąlygoms |
Svarbu, kai kabeliai montuojami lauke ilgą laiką |
|
Jungties suderinamumas |
Padeda palaikyti saugias, mažos varžos elektros jungtis |
|
Montavimo sąlygos |
Kabelių grupavimas, aplinkos temperatūra ir maršrutas turi įtakos šiluminiam našumui |
Kabelių pasirinkimas turėtų būti pagrįstas faktiniais projekto skaičiavimais ir patikrinta gaminio dokumentacija. Vien 1500 V žymėjimas nereiškia, kad kabelis tinkamas kiekvienam saulės energijos įrenginiui.
Saulės kabeliai gali patirti metų metus saulės spindulių, lietaus, drėgmės, temperatūros svyravimų ir mechaninio judėjimo. Prastai suderinta izoliacija arba neteisingas įrengimas gali paspartinti degradaciją, dėl ko gali atsirasti izoliacijos gedimų, galios nuostolių arba priežiūros pertrūkių.
Dėl šios priežasties projekto specifikacijose turėtų būti nurodytas taikomas kabelio standartas, vardinė įtampa, darbinės temperatūros diapazonas ir reikalingas atsparumas aplinkai. Montavimo praktika taip pat svarbi: lenkimo spindulys, atramų atstumas, apsauga nuo aštrių briaunų ir teisingas uždarymas – visa tai prisideda prie aptarnavimo našumo.
Aliuminio laidininkai turi būti ypač atsargūs prijungimo vietose. Gnybtai turi būti patvirtinti pagal laidininko medžiagą, o montavimas turi būti atliekamas laikantis nurodytų paruošimo ir priveržimo procedūrų. Šios detalės padeda sumažinti laisvų jungčių ir vietinio perkaitimo riziką.
1500 V fotovoltinių sistemų kūrimas atspindi platesnes pastangas gerinti saulės energijos infrastruktūros sąnaudas ir efektyvumą. Aliuminio laidininkai gali pasiūlyti praktinių privalumų, kai tinkamas pritaikymas, tačiau jų veikimas priklauso nuo tinkamo elektros dydžio, suderinamų jungčių ir patikrinto patvarumo.
Kadangi fotovoltiniai projektai ir toliau plečiasi,Aliuminis saulės kabelis PV1500DC-ALyra naudingas atspirties taškas tiriant, kaip laidininkų medžiagos tinka aukštesnės įtampos saulės sistemos projektavimui. Galiausiai pagrįsti inžineriniai sprendimai – o ne įtampos nominalioji vertė ar medžiagų pasirinkimas atskirai – lemia, ar kabelių instaliacija užtikrina saugią, veiksmingą ir patikimą paslaugą.
