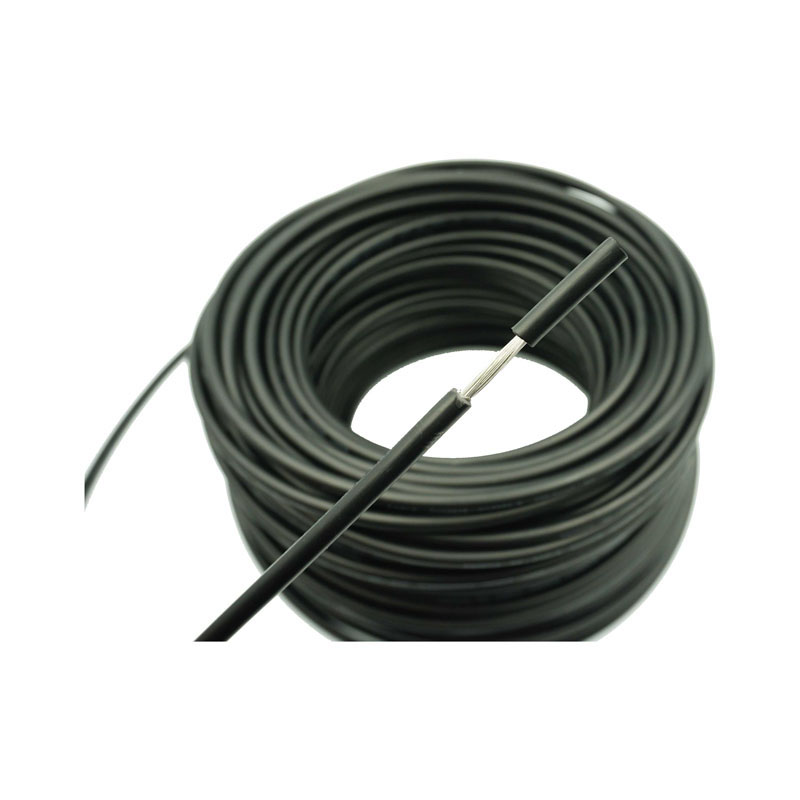

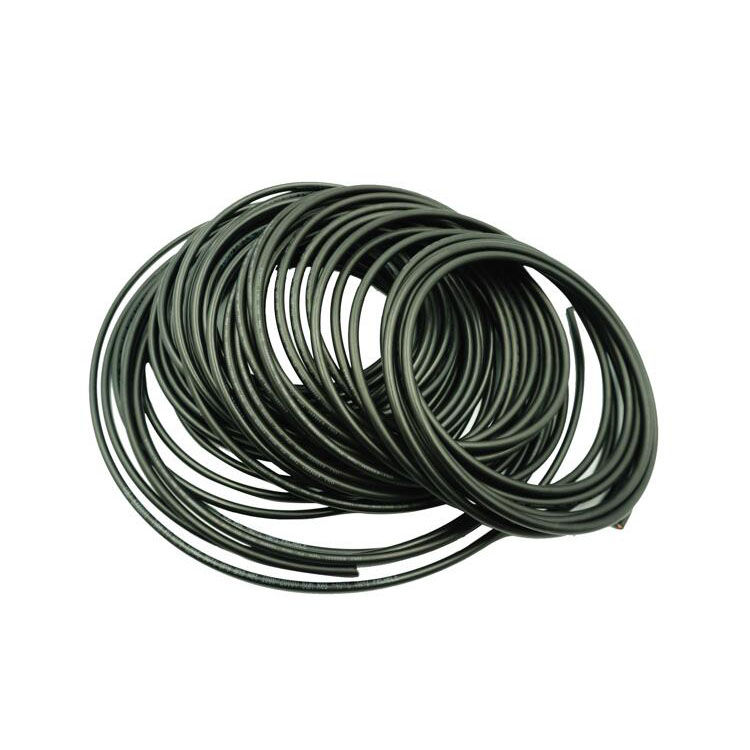

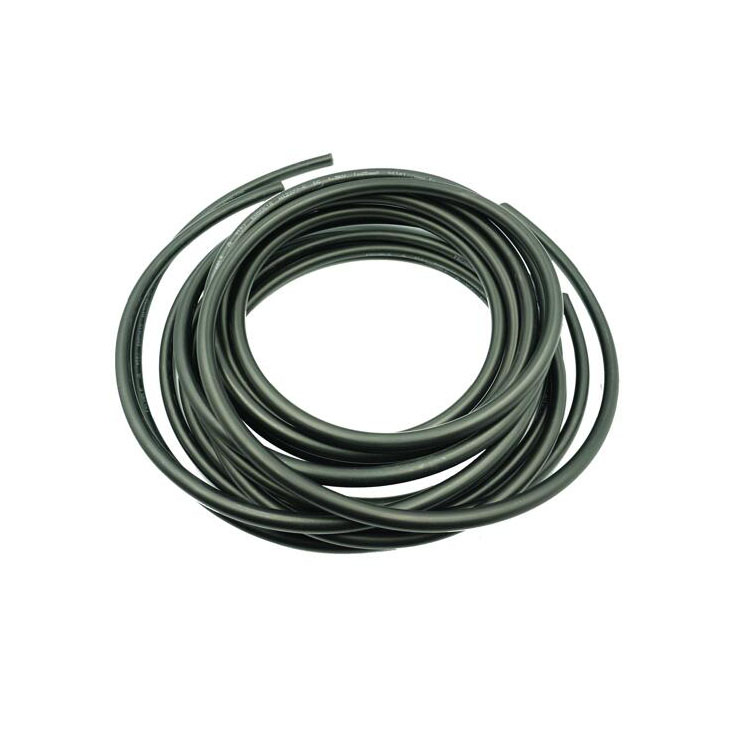

IEC 62930 gryno alavuoto vario PV kabelis

Kaip fotovoltinių kabelių šaltinių gamintojas, siekdamas užtikrinti gaminio kokybę, SOWELLSOLAR gamybos procese laikosi kokybės valdymo sistemos standarto (IEC) ir griežtai kontroliuoja kiekvieną gamybos liniją. IEC 62930 gryno alavuoto vario PV kabelis buvo atliktas daug griežtų bandymų, siekiant užtikrinti, kad gaminys tinkamai veiktų įvairiomis atšiauriomis sąlygomis. Grynas alavuotas PV kabelis yra tam tikras kabelis, specialiai naudojamas saulės energijos gamybos sistemoje. Jis daugiausia naudojamas nuolatinei srovei, kurią sukuria saulės fotovoltinės plokštės, perduoti į keitiklius ar kitą įrangą, skirtą paversti kintamos srovės tiekimu buitiniam, pramoniniam ar komerciniam naudojimui.

Siųsti užklausą

Prekės aprašymas

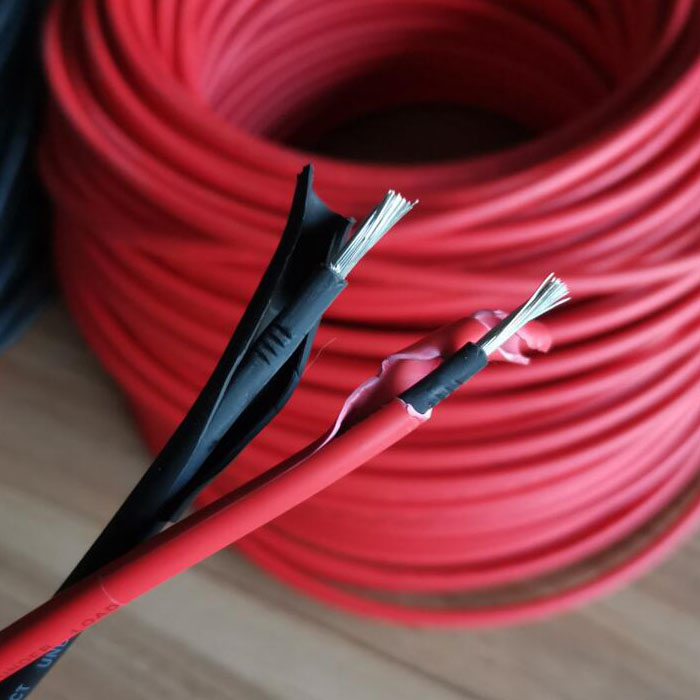

IEC 62930 gryno alavuoto vario PV kabelis paprastai susideda iš kelių gijų vario kabelio, Skirtingas modelis yra skirtingo laidininko skerspjūvis. 56 ir 84 gijų dizaino numeriai yra įprasti modeliai, nurodyti 4 mm² ir 6 mm². Mūsų kabelis (Pure Tinned Copper PV Cable) buvo specialiai sukurtas ir parinktas pasižymintis dideliu atsparumu karščiui, oro sąlygoms ir UV spinduliams, kad būtų užtikrintas ilgalaikis stabilus veikimas lauko aplinkoje. Skardinis varinis PV kabelis montuojamas tarp saulės kolektorių ir prijungiamas prie keitiklio. Kai saulė šviečia ant fotovoltinių plokščių, jos generuoja nuolatinę srovę, kuri fotovoltiniu kabeliu perduodama į keitiklį. Tada keitiklis konvertuoja nuolatinę srovę į kintamąją ir tiekia ją į įrangą arba tinklą, kurį reikia naudoti. Mes tiekiame aukštos kokybės kabelį, specialiai sukurtą ir pagamintą įvairiems saulės energijos gamybos sistemos komponentams sujungti ir DC/AC galiai perduoti.

EN50618 Standarte nurodyta kabelių srovės galia

A.2 lentelė. Rekomenduojamas PV sistemų kabelių naudojimas

1	2	3
Statyba	Rekomenduojamas naudojimas	Komentarai
Kabeliai PV sistemoms H1Z2Z2-K	Skirta naudoti PV įrenginiuose, pvz. acc. į HD 60364-7-712. Jie skirti nuolatiniam naudojimui lauke ir viduje, laisvai kilnojamam, laisvai pakabinamam ir stacionariam montavimui. Montavimas taip pat vamzdynuose ir kanaluose ant tinko, tinko arba po juo, taip pat prietaisuose. Tinkamas naudoti įrenginiuose su apsaugine izoliacija (II apsaugos klasė) Jie iš prigimties yra atsparūs trumpajam jungimui ir įžeminimui. į HD 60364-5-52.	Dėl rekomenduojamų lenkimo spindulių žr. EN 50565-1:2014 3 lentelę Maks. laikymo temperatūra: + 40 ℃ Min. Montavimo ir tvarkymo temperatūra: -25 ℃

A.3 lentelė. PV kabelių srovės pralaidumas

Nominalus skerspjūvio plotas mm²	Srovės keliamoji galia pagal montavimo būdą
Nominalus skerspjūvio plotas mm²	Vienas kabelis laisvas ore A	Vienas kabelis ant paviršiaus A	Du pakrauti kabeliai liečiasi ant paviršiaus A
1,5	30	29	24
2,5	41	39	33
4	55	52	44
6	70	67	57
10	98	93	79
16	132	125	107
25	176	167	142
35	218	207	176
50	276	262	221
70	347	330	278
95	416	395	333
120	488	464	390
150	566	538	453
185	644	612	515
240	775	736	620
Aplinkos temperatūra: 60 ℃ (kitas aplinkos temperatūras žr. A.4 lentelėje) maks. laidininko temperatūra: 120 ℃.
PASTABA Numatytas naudojimo laikotarpis maks. laidininko temperatūra 120 ℃ ir maks. 90 ℃ aplinkos temperatūra ribojama iki 20 000 h.
